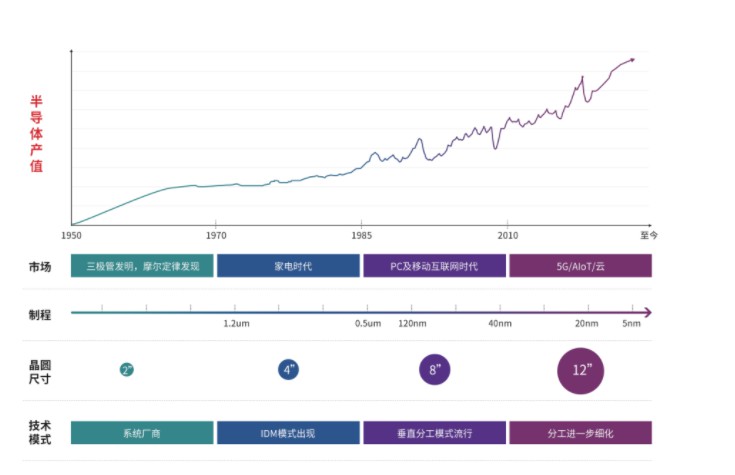

1947年，贝尔实验室发明了第一只三极管，60年代，天富登录注册仙童公司开发了世界上第一款商用集成电路（IC），其后集成电路（IC）实现了规模化生产。英特尔（Intel）创始人之一的戈登·摩尔提出了著名的“摩尔定律”，意为当价格不变时，集成电路上可容纳的晶体管数目，约每隔18个月便会增加一倍，性能也将提升一倍。摩尔定律的提出，为后面几十年半导体行业的发展指明了方向，半导体行业也开启了高速发展的历程。



随着家电时代的繁荣，半导体产业模式也逐步转变为IDM模式，主流晶圆尺寸3-4英寸，制程1.2um – 0.5um，助推了日本半导体行业的发展。



在PC及移动互联网领域需求的驱动下，垂直化分工模式成为行业的主要趋势，IC设计公司（Fabless）与晶圆厂（Foundry）相结合的方式开始成为集成电路产业发展的新模式，主流晶圆尺寸发展为6-8英寸，制程发展到40nm，也造就了东亚地区半导体行业的繁荣。



属于5G，AI，大数据/云，IoT的时代，天富官方登录在消费端需求及技术进步的双重驱动下，产业分工进一步细化，中国半导体行业开始崛起，更多的应用趋势正在推动半导体行业的进一步发展，主流晶圆尺寸8-12英寸，制程发展到了惊人的5nm甚至3nm，依然在不断进化。
