导电3D打印(3DP)材料并不是一个新想法。我们已经多次报道了导电3DP墨水和长丝，包括Voxel8的导电墨水，Optomec的气溶胶喷射技术，以及中国公司eSUN的导电ABS长丝。

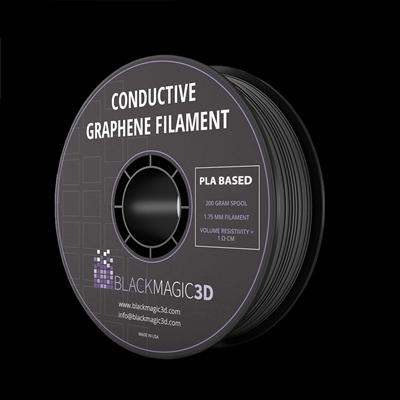

现在又有了一家新公司——石墨烯3D实验室。该公司在3DP灯丝中添加了石墨烯，以增强这种材料的强度，并为用它制作的印刷品增加导电性。这种名为“黑魔法3D”的材料是一种聚乳酸，采用了基于石墨烯的纳米复合碳材料。它可以用于3D打印导电痕迹嵌入到电子产品的3D打印部件，天富平台怎么样？以及电容式触摸传感器。



石墨烯3D实验室首席运营官Elena Polyakova在加州长滩2015年RAPID 2015大会上发表了演讲，她讨论了石墨烯基材料如何使复合材料3DP应用于电子、能源存储和其他商业应用。例如，电子设备需要几种不同的材料，而目前的3DP技术无法将这些材料组合在一起。但是导电丝使得在3d打印对象中结合绝缘和导电部件成为可能。



石墨烯是一层碳原子，很多人仍然认为它是一种外来物质，但这种情况似乎正在改变。例如，据《设计新闻》(Design News)报道，它已经被用于开发高密度超级电容器，以取代可充电电池。正如Polyakova所说，它具有神奇材料的特性。它的导热性比其他所有材料都好，导电性相当于铜，比钻石还要强，而且几乎是完全透明的。



2010年诺贝尔物理学奖(Nobel Prize in Physics)得主所做的实验，使这种商业用途在很大程度上成为可能。该奖项被授予了两名英国曼彻斯特大学的科学家，他们展示了这种材料的特殊特性，并开发了一种提取稳定的单原子厚层的方法。



Polyakova说，当石墨烯血小板被添加到聚合物基质中时，它们会形成一个具有高平面内导电性、0.1%的低渗透阈值和化学惰性的导电网络。基于石墨烯的导电3DP丝，如黑魔法，可用于制造3D电路、传感器、电磁屏蔽、天线和电极。



如果你想尝试用标准的PCB布局软件输出自己的电路板进行3D打印，并且拥有双头灯丝打印机和一些黑魔灯丝，Rockfield Research的PCB2STL工具可以实现这一点。你可以在这里下载。



石墨烯3D实验室正在开发用于各种类型3D打印的石墨烯基纳米复合材料，包括熔丝制造。下面的视频展示了石墨烯3D实验室新兴技术的一个例子:电池的每个部件都是用公司专有技术制成的材料3D打印的。



该公司还参与设计、制造和销售3D打印机及相关产品。今年早些时候，天富测速网址该公司与ZeGo Robotics公司签订合同，开发一款概念验证3D打印机，用于打印黑魔丝和其他功能增强的复合材料。



去年，石墨烯3D实验室从石墨烯实验室分离出来，提供分析服务、原型开发和为将各种石墨烯基材料和设备推向市场提供咨询服务。石墨烯实验室还经营着石墨烯超市，这是全球主要的纳米碳和石墨烯材料制造商和供应商，供应商包括苹果电脑、福特和丰田等一线公司，以及美国国家航空航天局和美国陆军。
